做噴砂房就選智晟盛遠!智晟盛遠噴砂房設備的主要結構特點:

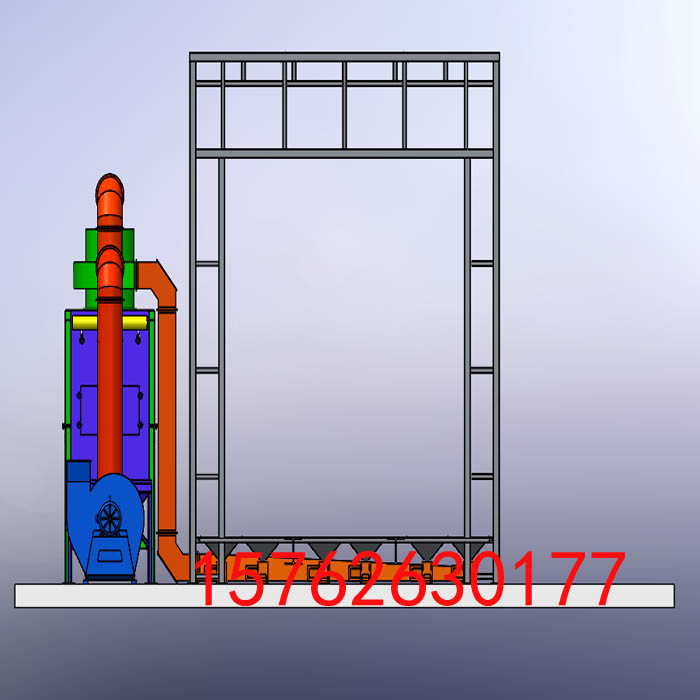

整套噴砂房由噴砂工作室、噴砂系統、磨料回收系統、除塵系統、照明系統、控制系統等部份組成。
1.噴砂工作室
噴砂房內尺寸為L 13000 x W6000 x H6000mm。
噴砂房特點:
(1)噴砂房采用50mm夾心巖棉板和100*100*4型鋼骨架接焊。手動對開大門尺寸:5000×5000mm,防爆保護門上留有鋼化玻璃觀察窗。
(2)噴砂房內部鋪設4mm黑色耐磨橡膠板。
(3)噴砂房設置迷宮進氣口及勻流板。
2.噴砂系統
噴砂機是噴砂系統的核心單元,噴砂主機的性能直接影響到噴砂系統是否可正常、有保障地進行噴砂作業,本噴砂系統采用1臺容積0.7立方噴砂機為該系統的噴砂主機,該型噴砂機為保壓式工作原理,可同時帶二個砂料控制閥二把高速噴槍進行噴砂作業,該型噴砂機主機裝砂容量大,可裝鋼砂約3口屯;
噴砂罐罐體(壓力容器)按照標準設計制造,并經當?shù)劐仩t壓力容器檢測所全檢合格,可直接進行壓力容器申報,滿足國家相關標準要求。
噴砂槍采用高速噴砂槍,它具有一個文氏形的噴管,氣流在進入高速噴砂槍的收縮段時,氣流開始加速;在文氏管的擴張段有圓周分布的二次補氣孔,因此在超音速階段,氣流急劇膨脹,噴嘴就從二次補氣孔吸入大量的輔助空氣,將砂料進一步加速;與普通噴砂槍相比,這種噴砂槍的噴砂速度更快,工作效率高,且反沖力較小,操作時省力;該型高速噴砂槍的收縮段、直段和擴張段全部由碳化硼制造,工作壽命長,高速噴砂槍可使用500小時以上。
噴砂罐上設有上下料位檢測開關,可實現丸料上下限警報。料位開關采用接觸式料位開關,該料位開關具有檢測靈敏度高、性能穩定可靠、安裝調整方便等特點,廣泛用于粉體、顆粒類物料檢測。
噴砂罐上設有流量調節閥和混合閥,并配有壓縮空氣調節閥。
噴砂主機主要技術參數:
噴砂機主機名稱 雙倉雙槍型噴砂機
噴砂機主機型號 KPEA-0.7-LX-II
噴砂機主機數量 1臺
噴砂罐容積 0.7m3
每臺噴砂機的噴槍數量 2把
噴嘴直徑 10mm
單槍清理速度 10-15m2/h
單耗氣量 6.5m3/min/槍
噴砂壓力 0.5~0.8MPa
噴砂流量 0-2200Kg/h/槍
控制型式 遙控
噴槍材質 碳化硼(外鑲碳鋼防護套)
噴槍使用壽命 ≈1000(h)
用電功率 ≤0.2kw
每臺噴砂罐噴砂管長度 2*20米
3.磨料回收系統
(1) 地坑回砂裝置:
在噴砂間均勻設置回收地坑。地坑裝有4×40扁鋼制作的承重格柵,格柵上鋪設3mm沖孔板。地坑設計考慮到方便維修及清潔要求。
格柵和網孔板為分塊式設計,重量輕便,方便安裝和檢修。
(2)刮板輸送機
主要特點:
刮板輸送機由氣缸、連接桿、刮板、滾輪等組成。結構簡單,安裝、維護簡單,平安可靠、壽命長,維護成本低。板輸送機工作時氣缸推動刮板組件,刮板在擋塊的作用下推動磨料前進一個氣缸行程。在刮板恢復原位時刮板自動翹起,不會帶回磨料。提高輸送效率,降低能耗。
1、全地板刮板式回收設計,無傳統噴砂房的超大地基!節省大筆地基費用。
2、整體設備為模塊式設計,全拼裝結構。
3、驅動系統采用汽缸,運行穩定可靠,故障率低。
4、刮板采用步進式推進,物料移動均勻可靠,且噪音低,使用壽命長。
5、所需基礎高度很小,只需要0.3米高度,大大減少地基的制作費用。具有不可比擬的抗潮濕等惡劣環境的優越性。
