廢氣處理設備技術說明

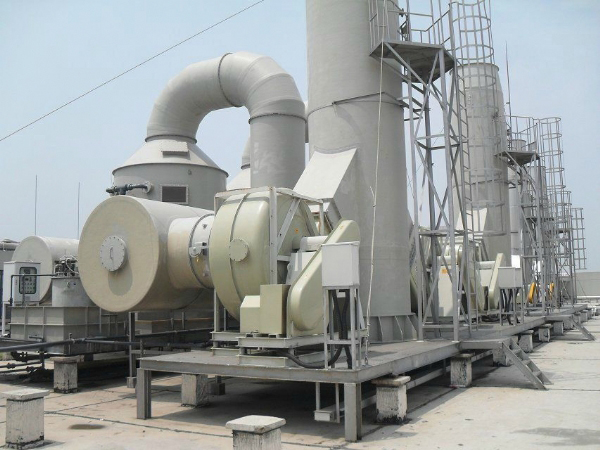

一、工作原理

將噴漆房?jī)?nèi)噴漆時產生廢氣通過噴漆室后置過濾棉拖進行處理，吸附廢氣中的漆霧顆粒。隨后通過管道引至凈化設備，首先送入干式過濾器，過濾少量的殘余漆霧粉塵載體，從而避免活碳微孔被堵塞，然后送入活碳吸附箱進行吸附凈化?；钐嘉降幕驹硎抢梅涓C狀活碳多微孔的吸附特性，活碳吸附廢氣是一種有利的工業處理手段。蜂窩狀活碳具有性能穩定、抗腐蝕和耐高速氣流沖擊的優點，用其對廢氣進行吸附可使凈化效率高達95百分以上，處理后的潔凈氣體由管道高空排放。

活碳吸附飽和后用熱空氣脫附使活碳重新投入使用；通過控制脫附過程流量可將廢氣濃度濃縮10-20倍。脫附氣流經催化凈化裝置內設置的電加熱裝置加熱至250℃左右，在催化劑作用下起燃，催化燃燒過程凈化效率可達97百分以上。燃燒后生成CO2和H2O并釋放出大量熱量，該熱量通過催化凈化裝置內的熱交換器，一部分再用來加熱脫附出的高濃度廢氣，另外一部分做為活碳脫附氣體使用。一般達到脫附～催化燃燒自平衡過程須啟動電加熱器1小時左右。達到熱平衡后關閉電加熱裝置，這時生處理系統靠廢氣中的溶劑做燃料，無須外加能源基礎上使生長過程達到自平衡循環，減少能耗，并且無二次污染的產生。整套吸附和催化燃燒過程采用PLC電器自動控制?；钐佳h(huán)使用一定周期后，需委托具備回收處理資質的公司進行回收處理。

工藝流程示意圖

二、廢氣處理設備技術參數

（一）DXXF-吸附催化裝置

1 處理設備型號 DXXF-2000型

2 處理風量 20000m3/h

3 廢氣成分 中、低濃度混合廢氣

4 吸附周期 5天

5 處理廢氣濃度 <400mg/m3

6 工作方式 一箱吸附

7 空塔流速 1.2m/s

8 工況溫度 <40℃

9 配套脫附裝置 DXCH-300型催化凈化裝置

10 控制系統 PLC程序

11 吸附風機 4-72No8C   22kw防爆風機

（二）DXCH型-催化燃燒裝置

1 處理設備型號 DXCH-300型

2 處理風量 1000Nm3/h

3 預熱溫度 ～250℃

4 燃燒溫度 ～450℃

5 電加熱功率 72KW

6 脫附時間 6h/箱

7 脫附風機 4-72-3.2A-2.2KW

8 凈化效率 >95百分

三、三層干式過濾

1、初效過濾棉

廢氣處理初校采用過濾棉進行初級過濾。在伸縮移動式噴漆房的固定端，在與排風口相連處安裝過濾棉托進行初級過濾。過濾棉采用特種纖維原料制造,具有耐酸、耐堿、耐高溫等特性，其表面粘膜層能盡大效能阻止氣流中微細粒子泳移。本設備可達到使室內空氣中直徑大于或等于10μm的塵埃粒子100百分予以取消，空氣中直徑大于或等于5μm的塵埃粒子98百分予以取消。過濾棉安裝在特制的初效過濾窗內，過濾面積大。過濾棉固定在鋼板網上，鋼板網固定在骨架上，平安牢固，過濾棉更換快速簡便。該過濾棉具有較疏松的結構，容塵能力大，具有在粘附漆霧后阻力增加小的特點。

初級過濾材料選用EU—3DIN24185過濾棉，其主要技術指標為：

初級過濾棉：

型  號：       LH

重  量：       220g/m2

厚  度：       20mm

風量：       5400m3/h

特小風壓：     18Pa

特大風壓：     250Pa

過濾效果：     87.4百分

容塵量:        430g/m2

防火級別:      F-1 DIN53438

2、干式過濾箱

（1）簡介：

防止被處理空氣中殘余粉塵進入到吸附凈化裝置系統，采用干式除塵工藝，以確保吸附處理系統的氣源潔凈度≥98百分。干式過濾器采用兩級處理 (干式過濾紙、合成纖維無紡布)，以降低活碳更換周期，減少設備運行費用。

(2)過濾紙介紹：

褶皺有孔紙板過濾器，過噴收集分離過濾紙都是基于慣性分離的原理。過濾的概念，就是強迫負載氣流多次改變方向，這樣那些比空氣重的粒子就會粘附在壁面上，而氣流則沒有特別的阻礙繼續運動。

●對空氣的弱阻力，過濾的巨大效果；

●正面的速度：0.25m~1.5m/s；

●超越其他類型過濾紙壽命，達到六次；

●所有類型的干濕噴柜轉換成褶皺紙板過濾形式；

●節省運輸和儲藏費用；

●滯留容量達18公斤/平方米；

●標準尺寸：長=10米；寬=0.75米/0.9米/1米。

(3）合成纖維無紡布：

由多層玻璃纖維復合而成，密度隨著厚度逐漸變大，后面幾層用樹脂材質，起支撐作用。過濾時多層纖維對微小粒子起阻攔、碰撞、擴散、吸收等作用，廢氣通過時將塵粒容納在材料中。

1.采用金屬網制成框架，內夾過濾材料，過濾器安裝在金屬箱體內，定期更換。

2.過濾材料采用合成纖維無紡布和鋁復合物制成褶皺狀，具有通風量大、阻力小、容塵量大等特點。

四、活碳吸附脫附催化燃燒設備

1、活碳吸附箱

（1）工作原理

廢氣由排風機送至干式過濾裝置（該裝置作用是阻燃并吸阻雜質），然后進入活碳吸附箱，此時廢氣經過活碳時溶劑即被吸附在活碳表面，而潔凈氣體由后置引風機排空。

活碳吸附噴漆廢氣中的溶劑是非常適合的。這是因?yàn)槠渌絼┚哂杏H水性，能吸附氣體中的水分子，而對無層性或弱層性的溶劑，吸附率低：而活碳則相反，它具有疏水性，對溶劑有較高的吸附效率。另外，活碳具有遠比其他吸附劑高的比表面積，約為500~1500m2/g。因此，在凈化溶劑廢氣中，多使用活碳作為吸附劑。

（2）活碳簡介

反映活碳吸附能力的重要參數是吸附容量。吸附容量是指在吸附平衡狀態下單位重量的活碳所吸附的物質重量。吸附容量因氣體中各種物質的化學特性、氣體的溫度、被吸附物質在氣體中的濃度的不同而不同。對于同族化合物，分子量越大，沸點越高，吸附容量則越大。除低沸點堿性氣體外，活碳吸附容量大致在10~40百分范圍內，一般約為25百分左右。

氣體的溫度和濃度對活碳吸附性能的影響，在等溫吸附的條件下，廢氣所含有害物質的濃度越高，活碳的吸附率越高：對于不同溫度的廢氣來說，廢氣的溫度越低活碳的吸附率越高。

本工程選用優良蜂窩狀炭，其主要技術性能如下：

主要成份 炭

規格 100×100×100mm

壁厚 0.5～0.6mm

體密度 0.38～0.42g/ml

比表面積 ＞700m2/g

吸苯量 ≥25百分

抗壓強度 正壓＞0.8MPa;  負壓＞0.3MPa

2、解析再次生長裝置

當炭吸附一段時間后即已處于飽和狀態不能正常吸附溶劑，此時要對炭進行脫附，脫附的介質是熱空氣，經催化燃燒裝置進行分步氧化，生成二氧化碳和水蒸汽排放。

1、HCH型催化燃燒裝置2、結構原理說明

催化燃燒治理方法是將氣體源通過引風機作用送入凈化裝置，首先通過除塵阻火器系統，然后進入換熱器，再送入到加熱室，通過加熱裝置，使氣體達到燃燒反應溫度。再通過催化床的作用，使氣體拆成二氧化碳和水，再進入換熱器與低溫氣體進行熱交換，使進入的氣體溫度升高達到反應溫度。如達不到反應溫度，這樣加熱系統就可以通過自控系統實現補償加熱，使它完全燃燒，這樣節省了能源，廢氣去除率達到95百分以上，符合國家排放標準。

本裝置由主機、引風機及電控柜組成，凈化裝置主機由換熱器、催化床、電加熱元件、阻火阻塵器和防爆裝置等組成，阻火除塵器位于進氣管道上，防爆裝置設在主機的頂部。
