焊煙除塵設備設計方案

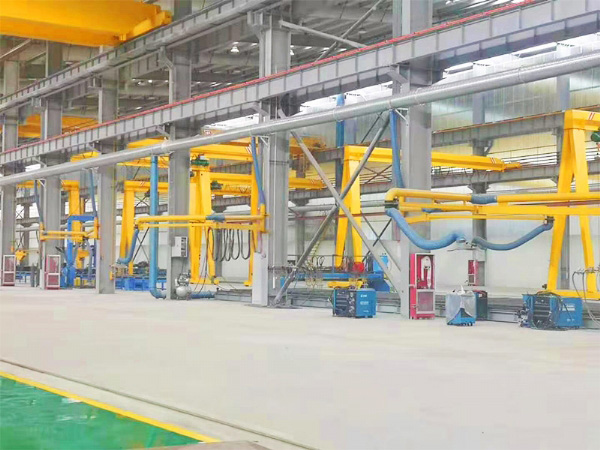

1、廢氣治理設計方案每個工位安裝吸氣臂及支架,吸氣臂集氣罩帶手動閥門,帶火帶阻擋網;增加總排風管道及支架,以車間立柱為支承;加裝接焊煙塵濾筒除塵凈化裝置;
加裝凈化設備電控系統;加裝排風管、風機、隔音房、風管離地15米。
加裝保障保護系統(感溫感煙、水噴淋裝置、防火閥、阻火器、清灰閥)
加裝節能系統,采用風機風量自適應系統,根據管道壓差調整系統風量,風機帶變頻,帶壓變送器
設計要點:
1、根據煙塵細小,不適合采用過濾袋,我們選用濾芯,用于煙塵的處理,對于0.5微米級顆粒具有百分之99.99以上的凈化效率。同時具有運行阻力低,使用壽命長等特點。2、在保障方面考慮我們加裝噴淋系統,完全斷絕溫度過高造成設備著火的情況。
3、卸灰非常方便,濾筒采用脈沖自動除塵設計,斜插結構,維護方便,在濾筒下方有積灰抽屜。
