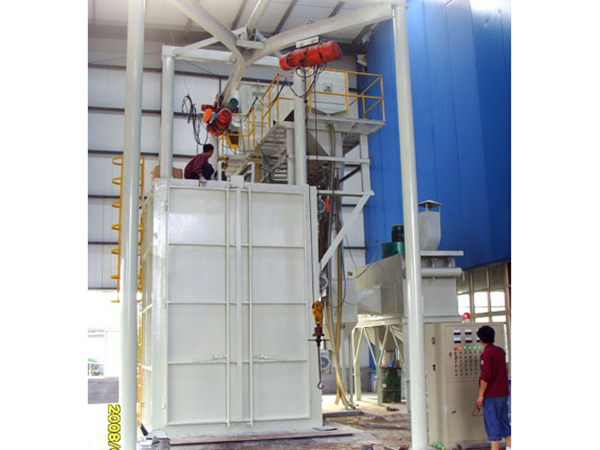

DXQ37300吊鉤式拋丸清理機
DXQ37300為吊鉤式拋丸清理機,它由清理室,拋丸器、螺旋輸送器、提升機、分離器、除塵器、除塵管路、吊鉤自轉及電器控制組成。
1、DXQ37300吊鉤式拋丸清理機清理室
清理室為鋼結構組焊而成。它是工件進行清理防止彈丸飛射,灰塵外逸不可缺少的封閉空間。室內由ZGMn13或高鉻耐磨護板各個方位保護,大限度的延長清理室的使用壽命,降低維修次數,提高生產率,室內所有護板均利用耐磨螺母固定于室體內壁上。清理室大門氣動控制,門上方裝限位開關,只有大門關閉后,吊鉤自轉開始,方能啟動拋丸器,保證了工作人員的平安。
密封裝置
清理室頂部開口處,設有迷宮式密封槽及多道尼龍絲、橡膠密封簾,結構精巧,杜絕彈丸反至室體外。
2、DXQ37300吊鉤式拋丸清理機拋丸器
本機采用Q034型拋丸器。主要由罩殼、葉輪、葉片、定向套、分丸輪、護板、電機等零部件組成。它具有以下特點:
?結構簡單,維修方便。
?通過高速旋轉(2930r/min),來獲得較高的彈丸拋射速度,實現強拋;轉動定向套的角度可調整拋射角度。
?更換葉片迅速方便,更換時先取下導溜管,再取出定向套、分丸輪,因此可同時檢查定向套及分丸輪的磨損情況,便于及時處理。
?葉片截面形狀隨著拋丸速度的變化采用內薄外厚的特殊造型,使得葉片磨損更加均勻、重量更小、節省了材料、減少了振動噪聲。
?可實行雙向拋打,如遇特殊構件可調整拋丸機的轉向,改變拋射方向,滿足工件清理質量要求要。
?每臺拋丸器8片葉片,兩葉片之間重量差小于0.5克,以保證平衡性。
工作原理:
彈丸由流丸管進入高速旋轉的分丸輪進行初加速,然后由定向套進入高速旋轉的葉片,被二次加速,從而彈丸獲得高的速度(78M/min),在離心力的作用下,拋向工件,從而達到清理、強化的目的。
