我們想建立涂裝生產線要確定什么:首先要確定生產綱領、完成工藝設計、方案規劃,然后才能進行非標設備的設計、制造和安裝。因此工藝設計、方案規劃是建立生產線的基礎,正確、合理的路線對生產操作及產品質量將會產生決定性的影響。工藝設計的內容主要包括:工件表面涂層質量要求前處理方法,噴涂方式、工藝流程、涂料性能、噴涂環境、時間等。
1、涂裝的目的:
通過涂裝施工,使涂料在被涂物表面形成牢固的連續的涂層而發揮其裝飾、保護及特殊功能等作用
1.1涂裝要素
涂裝工程的關鍵是:涂裝工藝及設備、涂裝材料、作業環境、和涂裝管理。
被涂裝材料的質量是獲得優良涂層的基本條件。涂裝工藝、設備、涂裝環境是充分發揮涂裝材料的性能,獲得優良涂層,降低生產成本和提高經濟效益的必要條件。涂裝管理是確保所制定的工藝的實施,確保涂裝質量的穩定、達到涂裝目的和經濟效益的重要條件。
2、涂裝主要設備
涂裝主要設備分為涂裝前表面預處理設備、涂漆設備、涂膜干燥和固化設備、機械化輸送設備、無塵恒溫恒濕供風設備等及其它附屬設備。
2.1涂裝表面預處理設備
2.1.1預處理的目的:
去除被涂件所帶的異物,如氧化皮、銹斑、油脂等,提供適合于涂裝要求的良好基底,如氧化、鈍化,以保證涂層具有良好的防腐性能和裝飾性能。
2.1.2預處理設備主要分為物理式、化學式。
物理式:
?、俪ジ街阡摪灞砻娴碾s質,用稀釋劑除去油脂等污垢。
②如有硫酸鹽或腐蝕性鹽類,應以清水洗凈,以壓縮空氣吹干。
?、墼阡摪孱A(yù)處理流水線上,以拋丸或噴砂除銹方法將氧化皮、鐵銹及其她雜質解決干凈,然后用真空吸塵器或經凈化的壓縮空氣將鋼材表面解決干凈。
化學式:
浸漬式、噴射式、浸噴結合式、噴-浸-噴相結合式。
主要由槽體、槽液加熱系統、通風系統、槽液攪拌系統、化除渣系統、油水分離系統等組成。其中,化除渣和油水分離裝置是關鍵系統,化除渣有沉降法、旋液分離法、斜板沉淀法、袋式過濾法、板框壓濾機等常用方法。
油水分離主要有:吸附法、超濾法、熱油分離法和離心法等。
2.2 涂漆設備
2.2.1 涂漆的方法
涂漆的方法很多,有刷漆,浸漆、空氣噴涂、高壓無空氣噴涂、靜電噴涂、電泳涂漆、淋漆、 滾涂法等。
2.2.2 涂漆的環境
理想的涂漆環境應滿足良好的采光,適當?shù)臏囟?、濕度和潔凈度的空氣,良好的通風以及防火防爆要求。
2.2.3 噴漆設備
噴漆設備的作用是將過噴的漆霧在一定的區域內并經過過濾處理,使操作者得到符合衛生條件、規范的工作環境。此外,還應提供具有一定溫度、濕度、潔凈度的施工條件。
2.2.3.1 常見噴漆室分類
1) 干式噴漆室:適用于小批量工件的噴漆;
2) 噴淋式噴漆室:適用于小型工件的噴漆;
3) 水幕噴漆室:適用于中等工件的噴漆;
4) 水旋式噴漆室:適用于裝飾性要求較高的大型工件的噴漆。
2.2.3.2 噴漆室主要結構
1) 室體:作用是將過噴漆霧在一定的范圍內。
2) 漆霧過濾裝置:分干式和濕式兩種。
干式:通過折流板或過濾紙將漆霧過濾下來。
濕式:通過氣水混合作用,將漆霧顆粒從空氣中分離出來。
3) 供水系統:保證濕式噴漆室所需的水量正常循環。
4) 通風系統:由送風、排風組成,向設備提供具有一定的溫度、濕度和潔凈度的空氣,保證室內空氣呈層流狀態。
5) 照明裝置:保證設備有良好的光照度。
2.2.4 浸漆設備
將工件浸沒于漆液內,利用漆液的粘附性使工件表面粘附一層涂料。
2.2.5 靜電噴涂設備
靜電噴漆:依據靜電場對電荷的作用原理而實現的。一般包括靜電噴漆室、高壓靜電發生器、靜電噴裝置、供漆裝置等組成。
2.2.6 電泳涂漆設備
電泳涂漆:在外加電場的作用下,將分散在水中的電離的涂料顆粒,通過電泳動涂覆在工作表面而形成保護性的涂層。
2.2.7 粉末靜電噴涂設備
粉末涂覆具有經濟性好,無環境污染、效率高、一次噴涂可使涂層厚度達到50 μ m 以上。
粉末靜電噴涂設備主要包括噴粉室、高壓靜電發生器、靜電噴粉、供粉器、粉末回收裝置等組成。
2.3 烘干設備
2.3.1 烘干設備主要分類及組成
烘干設備有各種類型分類,通??砂瓷a(chǎn)組織方式、室體形狀、使用能源、傳熱方式、空氣在室內的循環方式等分類按加熱方式分為:
對流烘干、輻射烘干、對流+輻射烘干;
按結構形式分為:
直通式、橋式、半橋式、死端式、雙層式、П字型等。
主要組成:
1) 室體:使循環的熱空氣不外溢,使室內的溫度保持在一定范圍內;
2) 加熱系統:有輻射加熱和對流加熱,保證室內空氣溫度控制在工藝要求范圍內;
3)風管:引導熱空氣在烘干室內循環,將熱量傳給工件
4)空氣過濾器:過濾空氣中的灰塵
5)空氣加熱器;加熱室內循環空氣
6)風機:強迫烘干室內熱空氣循環
7) 風幕系統:防止熱空氣外溢,提高熱效率;
8) 溫度控制系統:保證室內各段溫度達到工藝要求的裝置。
2.4 機械化輸送設備
機械化輸送設備主要分為空中輸送和地面輸送兩大類。
空中輸送有:普通懸掛輸送機、雙鏈?zhǔn)綉覓燧斔蜋C(jī)、輕型懸掛輸送機、積放式懸掛輸送機、自行葫蘆輸送等。
地面輸送有:反向積放式輸送機、滑橇輸送、坦克鏈?zhǔn)捷斔蜋C(jī)、普通地面輸送機等。
機械化設備的作用是在整個涂裝生產線中起著組織協調作用。
3、 涂裝設備主要測試要求
1) 烘干類設備主要測試爐溫的均勻性,通??刂圃凇?5 ℃,采用隨爐測溫儀一次多可測試6個位置。
2) 噴漆類設備主要測試照度、溫度、濕度和平均風速:對于要求較高的噴漆類設備其照度要求在 800 ~ 1000Lx ,溫度要求在 23 ± 2 ℃,相對濕度 55± 5 %,平均風速 0.45 ~ 0.55m/s .
3) 所有設備在操作區噪聲≤ 85db .

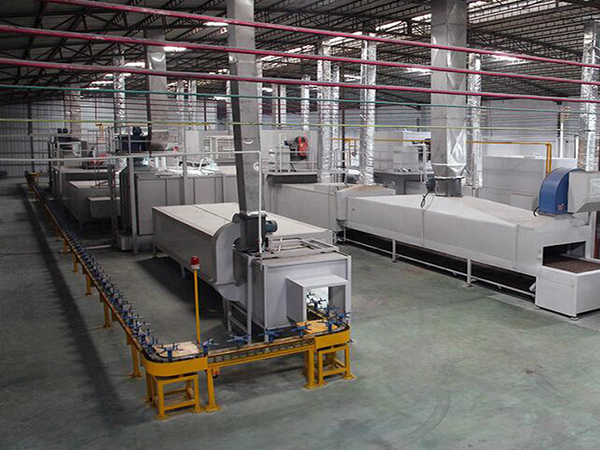

就是在金屬、塑膠、木器等表面用高壓靜電吸負作用把油漆或粉沫涂料噴在工件表面、再用一定的高溫設備讓它固化的設備<包括噴、噴房、回收設備、輸送設備、高溫固化設備、及前處理設備等。
