一、用    途

本機是一種雙吊鉤起吊式拋丸清理機，它適用于鑄、鍛、鋼結構及有色金屬工件的表面清理。該機主要利用拋丸器拋出的高速丸流，拋打位于室體內的旋轉工件表面，去掉其上面的粘砂、銹層、焊渣、氧化皮及其它雜物，使之獲得精細的光潔表面。提高了柒膜與鋼材表面的附著力，并提高鋼材的抗疲強度和抗腐蝕能力，改了鋼材的內在質量，延長其使用壽命。

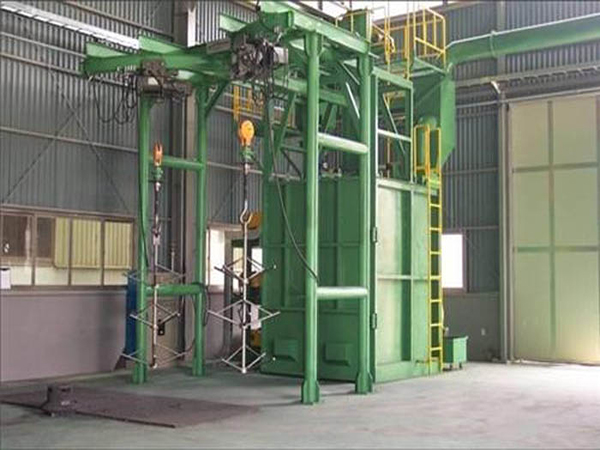

DXQ3730S型雙鉤起吊式拋丸清理機

二、主要技術參數

1.清理室尺寸(長×寬×高) 2700×3000×4500mm

2.被清理件的大尺寸(直徑×高) Φ2000×2000mm

3.清理一鉤工件需用時間

鑄  件 8～15min

鉚焊件 3～8min

4.拋丸器

型號 DXQ036

大拋射量 3×240kg/min

電機功率 3×15KW

彈丸直徑 Φ1.0～Φ1.5

5.提升機

提升量 50T/h

電機功率 4KW

6.自轉速度 2.8rpm

功率 0.37KW

7.吊鉤

數量                                                  2

型號                                                CD13-6D

運行速度 20 m/min

運行電機 0.4KW

大吊重 3000kg/鉤

起升電機功率 4.5KW

8.分離器

分離量 50t/h

分離區風速 4～5m/s

9.螺旋輸送機

   輸送量 50t/h

   功率                                                2.2KW

10.除塵器

型號：                                            DMC-210

除塵風量：                                       12600 m3/h

引風機功率：                                        15 KW

11.彈丸裝入量（用戶自備） ≈2500kg

12.全機所需通風量 11000m3/h

13.機器總功率 76.37KW

14.機器外形尺寸(長×寬×高) 7940×4670×7700mm
